發布時間：2025/12/1
近期有客戶來訪，提到沼氣發電機組缸套水余熱回收利用的問題，高溫缸套水經板式熱交換器可將部分熱量回收加工成熱水，供酒店、洗浴、餐飲等適用或冬季取暖、職工浴池。針對沼氣發電機組、瓦斯發電機組、天然氣發電機組、鐵合金尾氣發電機組、高爐尾氣發電機組等燃氣發電機組缸套水余熱回收，做以下分析，僅供參考。
1.燃氣余熱回收介紹
?? 燃氣發電機能量分配比例（典型值）
| 能量去向 | 占燃料輸入熱值比例 | 溫度/形式 | 可回收性 |
| 電能輸出 | 35％~42％ | —— |
? 有用功 |
| 煙氣余熱 | 28％~32％ | 550~650℃（排煙溫度） |
? 高品質，可產蒸汽 |
| 缸套水余熱 | 24％~28％ | 70~80℃（冷卻水） |
? 中溫，適合制熱水、供暖 |
| 潤滑油散熱＋輻射/摩擦損失 | 3％~6％ | 80~100℃（油冷器） |
??一般忽略 |
? 總可回收余熱 ≈ 52％ – 60％。
? 綜合能源利用效率（電 ＋ 熱）可達 85％ 以上。
?? 缸套水可利用余熱量計算示例
以發電功率為1000KW的柴發為例，
- 發電效率按40％ → 燃料輸入功率 = 1000 / 0.4 = 2500 kW
-
缸套水熱量 ≈ 26％ × 2500 = 650 kW
?? 國華綠能缸套進出水溫度值
| 廠商 | 缸套進水溫度建議 | 缸套出水溫度典型值 |
|
國華綠能 |
60–70℃ |
70–80℃ |
|
|
2.系統設計

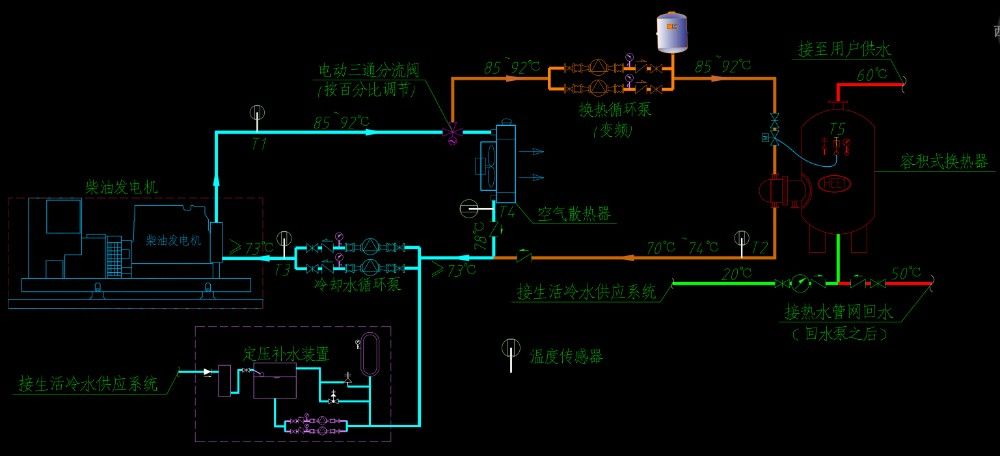

1、系統設計原理圖
如上圖所示，柴發缸套冷卻水循環系統（藍色）由循環泵、空氣散熱器及循環管路組成，在原冷卻水系統基礎上，從柴發缸套出水總管上設置三通閥旁通接出一套余熱利用回路（橙色）。
2、系統設計要點
① 缸套冷卻水進水溫度
冷卻水溫度與缸套壁溫的關系：? 為什么冷卻水溫度要 ≥70℃？因為：冷卻水溫度決定了缸套內壁金屬溫度。
-
燃氣中含有 0.1％–0.5％ 的硫（S），硫酸（H?SO?）蒸氣，當缸套壁溫 < 140℃（具體值取決于燃料硫含量），就可能低于硫酸露點，導致 H?SO? 冷凝，對柴發造成腐蝕。
-
實驗和工程經驗表明：當冷卻水進水溫度 ≥70℃ 時，缸套內壁溫度通?？删S持在150℃以上，避免酸露點腐蝕。
- 設計時，為安全起見，留有一定余量，本次按≥73℃考慮，為充分利用熱媒，將旁通換熱循環回水溫度設計為70~74℃，則空氣散熱器出水溫度應高于73℃，為安全考慮，可設定為78℃。
? 冷卻水進水溫度 <70℃ 的根本危害是：引發硫酸露點腐蝕 ＋ 燃燒惡化，是保護發動機本體安全的硬性邊界條件。
② 冷卻水循環泵的設置位置
一般安裝在散熱器出口、回缸套前（即由空氣散熱器冷卻后的水由泵打回柴發缸套），這是為了保證泵入口為低溫水（相對于缸套出水溫度而言），延長水泵壽命，防止汽蝕。（高溫水90℃＋，若直接進泵，易汽化，導致氣蝕損壞。）
③ 旁通余熱利用回水管接管位置
熱回收回水應接入空氣散熱器出口與水泵入口之間的管段，與已經空氣散熱器冷卻的水混合后再進入水泵。
-
為什么不能直接回缸套？
回水溫度可能仍較高，若直接回機，會導致缸套進水溫度過高，發動機過熱。
-
為什么回散熱器出口？
此處水溫已由散熱器降至78℃，加入70℃左右的熱回收回水后，混合水溫仍能滿足發動機缸套進水溫度要求。
④ 熱回收支路流量設計
為保障冷卻水系統的可靠性，保障柴發的安全運行，應采用主回路旁通的方式進行熱回收，熱回收作為“熱量分流器”，應控制旁通支路的流量。
支路流量 ≤ 缸套總流量的 30~40％（通常熱回收取熱量不超過總廢熱的50％）。主回路仍保留完整散熱器冷卻能力，回水溫度經混合后，缸套進水溫度控制在 70~85℃ 范圍內。
? 最終目標：
無論是否啟用熱回收，缸套進水溫度始終維持在60–70℃安全窗口內。在設計缸套熱回收系統時，必須將“防止水溫過低”作為首要控制目標，通過溫度監測、聯鎖閥門、智能調度等手段，確保柴發始終運行在安全熱工窗口內。
⑤ 水泵是否變頻
1）冷卻水循環泵不應變頻
冷卻水流量不得低于額定值的90％，且不建議流量調節。變頻可能存在的問題：變頻降速 → 流量下降 → 冷卻不均 → 嚴重時可能導致缸蓋開裂。其流量應根據廠家樣本或技術手冊確定。
2）熱回收循環泵可根據熱回收系統規模設置變頻
節能，不影響冷卻水主回路的正常運行。水泵的額定流量可按40％冷卻水循環總流量確定，水泵揚程應盡量匹配額定工況下的水頭損失，避免水泵實際運行時存在較大偏差。水泵可根據換熱流量大小設計工作泵臺數，以提高水泵變頻的節能效果。
⑥ 空氣散熱器是否變頻
空氣散熱器的散熱能力主要取決于通過散熱芯體的風量，而風量由風扇轉速決定，調節風扇轉速，可控制散熱器出水溫度穩定。
空氣散熱器的風機可采用液壓驅動 ＋ 電控比例閥（例如國華綠能），通過比例閥調節液壓流量 → 控制風扇轉速。
3.系統控制策略
1、系統控制
“溫度反饋 ＋ 閥泵協同”
| 編號 | 安裝位置 | 測量值 | 用途 |
| T1 | 缸套出水總管 | T1≈85~92℃（熱源溫度，監測目標，非控制目標） | 用于計算可回收利用的熱量，超溫報警或停機。（例如92℃預警、95℃高溫報警、98℃停機） |
| T2 | 熱回收支路回水管（換熱器出口） | T2=70~74℃ | 用于校驗換熱效果、聯動調控電動三通閥及換熱循環泵的變頻 |
| T3 | 缸套進水口（冷卻水循環泵出口） | 核心安全變量，目標73~82℃（相當于T2，優先級更高） | 監測缸套實際進水溫度、聯動調控電動三通閥及換熱循環泵的變頻 |
| T4 | 空氣散熱器出口 | 目標78℃ | 輔助控制空氣散熱器風扇的變頻運行 |
| T5 | 容積式換熱器中部（中下位置） | 開閥溫度55℃，關閥溫度60℃ | 用于控制換熱器熱媒進水電磁閥的開閉。電磁閥開啟聯動換熱循環泵的控制。 |
?? T3是唯一決定是否允許熱回收的“裁判”溫度。
第一層：安全聯鎖（硬保護）
IF 柴發停機 OR 高溫報警 OR T3 < 72℃ :
- 關閉電動三通閥旁通支路（100％流向主冷卻回路）
- 停止換熱循環泵
- 強制空氣散熱器風扇全速開啟
第二層：溫度反饋主控（軟調節）
采用 T3 作為主反饋信號，采用T2作為次級反饋信號，控制電動三通閥開度，泵頻跟隨閥位。
-
目標在滿足 T3=73℃~82℃ 的前提下，使T2=72~74℃，以便最大化熱回收功率。
-
邏輯
-
-
當末端用水點使用熱水，容積式換熱器水溫降低，當水溫降低至55℃時，即開啟其熱媒進水管電磁閥，當有一個電磁閥開啟時，即連通開啟電動三通閥至最大開度-45％（采用帶機械限位的三通閥，控制程序限幅45％，機械限幅50％），并啟動換熱循環泵。
-
換熱循環泵從低頻啟動，啟動頻率25Hz，變頻范圍25~50Hz。
-
實時監測 T3及T2，T3由電動三通閥的開度控制，T2由水泵變頻控制：
? 核心原則：
- 三通閥（慢動作）：當T3?[74℃，79℃]時，三通閥即動作，每 15 秒 調節一次，應對 T3 漂移。
-
換熱泵（快動作）：當T2?[71℃，73]，每 30秒 調節一次，維持 T2 穩定。當水泵頻率當升高到50Hz時仍不能滿足，則開啟第二臺泵，此時第一臺泵降頻、第二臺泵升頻，直到頻率一致，如此往復。
- 當 T3 ∈ [74℃， 79℃] 時，允許 T2 調節三通閥；
- 當 T3 < 74℃ 或 >79℃ 時，T2 不得調節閥門，僅維持泵頻穩定。T3 異常時，立即降權或關閉 T2 控制。
-
- 4.當末端用熱需求減少、容積式換熱器內的水溫達到60℃，則關閉其熱媒進水電磁閥，當所有電磁閥都關閉時，即聯動停止熱泵循環泵，并同時聯動電動三通閥關閉旁通的換熱循環支路。
2、控制要點總結
| 元件 | 控制策略 | 目的 |
| 電動三通閥 | 以缸套進水溫度T3作為主反饋機制、PID調節三通閥開度 | 確保柴發熱安全 |
| 變頻換熱泵 | 跟隨閥門開度變頻（目標優先滿足T3，其次T2） | 節能＋匹配熱負荷 |
| 整體邏輯 | 安全優先→溫度穩定→熱回收最大化 | 平衡可靠性與經濟性 |
